台虎钳的清理及拆装

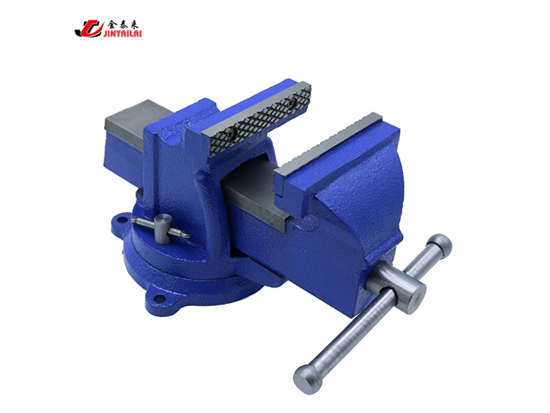

　　在清理及拆装虎钳之前，应先观察台虎钳是通过哪些零部件组装而成的，要怎样清理可以更好的将虎钳清理干净。通过了解及观察，台虎钳主要由两个钳口板、活动钳身、固定钳身、螺杆、特制的螺母、底座、挡板及多

在清理及拆装虎钳之前，应先观察台虎钳是通过哪些零部件组装而成的，要怎样清理可以更好的将虎钳清理干净。通过了解及观察，台虎钳主要由两个钳口板、活动钳身、固定钳身、螺杆、特制的螺母、底座、挡板及多个螺钉组装而成的。钳口板是与固定钳身通过螺纹连接紧固在一起的，固定钳身又通过螺纹连接和键连接与底座紧固在一起；旋转的螺杆则被固定在底座上；另外一个钳口板则与活动钳身通过螺纹连接紧固在一起，活动钳身固定经过初步发现，是与螺杆相配合的螺母通过单螺纹固定在一起的，所以活动钳身会通过螺母跟螺杆配合，随着螺杆的转动，前后转动，其最大行程位置是两钳口板相吻合。观察完虎钳是怎么组装后，还应观察台虎钳清理的重点对象，经过发现，底座内的铁屑过多，及与螺杆相配合的螺母孔内有铁屑，从而影响的旋转，造成旋转螺杆吃力，还有各个开口孔的内螺纹有铁屑，虽无大影响，但也应要清除。

将所需拆装的虎钳小心的放在工作台上，准备好拆装所需的工具，主要工具有:一组六角扳手、套筒、加力杆、抹布、刷子、经过改进的镊子、铁钩。在这些工具中，一组六角扳手与套筒必不可少！否则无法进行虎钳的拆装，其余工具可以用相似的工具代替，当然还应准备好油盆及水盆，虎钳的清理需要用水清理及上油。

工具准备好后，先观察虎钳是怎么组装的，分析，先拆哪里，哪里不能拆以及清理的重点是在哪里。经过观察，钳口板只跟活动钳身、钳口板只跟固定钳身通过螺纹连接紧固在一起的，且清理只需清理外表面即可，故无需将钳口板和活动钳身、钳口板与固定钳身拆分开。螺杆则被销固定好，如果将螺杆拆卸下来，可能会造成螺杆无法在组装回去，挡板是用来固定螺杆的，同时防止铁屑进入到螺杆与底座的连接处，故也不用拆卸。螺母是根据螺杆的转动而运动的，可以通过螺杆的转动将螺母拆卸出来。而清理重点则是底座与螺母孔内的内螺纹。 工具准备好后，准备开始拆卸虎钳，经过发现，先拆活动钳身，再拆固定钳身，最后拆螺母，这样拆卸比较方便，且节省时间。首先用套筒将活动钳身摇离固定钳身一定距离，以方便活动钳身的拆卸，然后在活动钳身上寻找孔，看孔内是否有螺钉，有的话在用合适的六角扳手插入插套，将螺钉旋出。注意！拆出来的这个螺钉较短，考虑到活动钳身跟螺母的配合有一定距离，如果只有一个螺钉，会无法跟螺母配合，孔内或许还有一个螺钉，经过实践证明，孔内还有一个螺钉。将活动钳身试着取出来，会发现取不出来!再查看孔内情况会发现还有一个螺钉。再用六角扳手将孔内的螺钉旋出，会发现，旋出来这个螺钉比第一个旋出来的螺钉长三倍左右。之所以这么设计，有几处好处。第二个旋出来的螺钉主要用来顶住螺母，让活动钳身随着螺母的运动而运动；如果这个螺钉太短了，螺钉容易脱落，也不方便装卸，而第一个旋出来的螺钉主要是用来紧固第二个旋出来的螺钉，以防止第二个螺钉受力太大造成松动，同时防止铁屑进入内螺纹孔，以防铁屑塞住内螺纹孔中，从而造成螺钉可能无法取出。将旋出来的两个螺钉放到指定位置，以防出现遗失。在将活动钳身往固定钳身方向轻推，当推不动时，将活动钳身慢慢往上抬，这样就可以把活动钳身拆卸下来了。拆卸活动钳身需留意活动前身内有一个半圆球，要将这半圆球取出来，放到指定位置，以防遗失。将活动钳身拆下来后，就知道活动钳身是怎么跟螺母运动的。半圆球与螺钉将活动钳身与螺母紧固在一起，让活动钳身随着螺母的运动而运动。从而夹紧或松开工件。所以半圆球是台虎钳里的一个重要的零部件，且半圆球难以在市场上买到，切不能遗失！拆卸下来的活动钳身同样放到指定位置，待拆卸完成后一起清理。

活动钳身拆卸完成后，准备开始拆卸固定钳身。固定钳身是通过螺纹紧固跟底座相连的，而螺纹连接的插套是底座下，故要将虎钳翻转。固定前身表面比较光滑且表面比较容易清理，本可不用将起拆卸下来，但考虑到螺母要取出清理，而不将固定钳身卸下来则无法将螺母取出来，同时也是为了更好的清理底座的铁屑。因此要将固定钳身取下来。虎钳的基准面是与固定钳身相连的钳口板，所以固定钳身必须与底座相连得非常紧固，单用六角扳手的话难以将螺钉拆卸下来，应使用加力杆，同时考虑到工作台的限制，需将虎钳搬到地面上，待将螺钉拆卸下来再将其搬回去。虎钳搬到地面上，底座需要朝上，以方便拆卸螺钉。还应用脚或其他物品顶住虎钳，不让虎钳发生松动，在用六角扳手套上，在使用加力杆，用力扳开。当第一个出现略微松动后，紧接着用力去扳开第二个螺钉，这样会省力些。而第一个螺钉完全拆卸下来再去拆卸第二个螺钉，同样使用加力杆，还是比较费力。松玩两个螺钉后，再翻转回来，用手抓住固定钳身往上提，固定钳身就取出来了。而如果是向上向下都无法将固定钳身取出来，因为固定钳身与底座出了螺纹紧固连接还有键连接，键连接卡住固定钳身跟底座，防止固定钳身它向上向下晃动，从而影响基准面。固定钳身拆卸下来后，将螺钉、键、还有固定钳身放到指定位置。

最后开始拆卸螺母.拆卸螺母,只需用套筒慢慢摇动固定螺杆,螺母会随着螺杆的旋动慢慢选出螺杆.最后螺母旋出.将螺母放好.开始准备清理虎钳。

清理顺序为先清理底座及固定螺杆，在固定钳身、活动钳身，最后在清理一些小的零部件。清理底座先用刷子将底座内及螺杆上可刷出的铁屑刷出，在底座内部有一些难以用刷子刷出的铁屑，用铁钩将其钩出或钩松，再用刷子刷出。用抹布将螺杆抹一次，特别是螺纹部分，一定要将螺纹内的铁屑抹出。然后用气枪将底座吹一次，将底座内的污水及残余铁屑吹出，将其拿入水盆中，进行冲洗。冲洗干净后，再拿气枪将底座吹干。在螺杆螺纹与底座的配合面上油，底座的清理基本就完成了。紧接着清理固定钳身与活动钳身，只需用抹布在其外表面将铁屑抹去及抹干内螺纹孔清理则是用自制清理工具，经过改进的镊子，将镊子尖顶处弯折1-2mm，弯折角90°左右。夹紧镊子，将镊子放在内螺纹孔孔口，旋转镊子，慢慢将镊子旋进内螺纹孔中，旋至内螺纹孔底部，在旋出，使用气枪将内螺纹孔中的铁屑吹出。使用气枪需注意，应用手遮住内螺纹孔，只留一个气枪口，用来放枪。这样可以防止吹出来的铁屑弄脏衣服或溅入眼睛中。循环几次后，内螺纹孔的铁屑基本清理完毕了。之后清理内螺纹孔，均使用此方法。清理活动钳身跟清理固定钳身类似，只是得需要清理凹槽，清理凹槽，先将铁屑清理出来,再用气枪吹，同样需要用手遮住凹槽口。放入水盆冲洗，再用气枪吹干。而清理螺母最要是内螺纹孔，内螺纹孔内的铁屑过多会影响螺杆的传动，摇动螺杆会感觉比较吃力。所以内螺纹孔一定要清理干净，主要工具是镊子，方法跟清洗固定钳身内螺纹孔方法相同，最后用气枪吹干，放入水盆中冲洗，再用气枪吹干。然后给固定钳身、活动钳身、螺母的配合处上油。将半圆球、键、螺钉用抹布擦干净，半圆球和键要上油。清理工作基本就完毕了。

然后开始组装台虎钳。组装顺序为先上螺母，再是固定钳身，最后组装活动钳身。将螺母套上螺杆，顺时针旋转螺杆，螺母就会自动旋入，旋自底座内1/3位置即可。然后将键放到底座上的指定位置，放好之后，套上固定钳身，将固定钳身下的底座移出工作台一点，悬空，留出底座下内螺纹孔即可，将的螺钉套上，扭紧。翻转虎钳，用六角扳手加上加力杆将螺钉扭紧。再将虎钳翻转回来，开始组装活动钳身，为了更好的组装活动钳身，固定钳身的钳口板朝上，略微倾斜，将半圆球放到活动前身内的指定位置，活动钳身与底座配合处朝向底座，慢慢靠拢，与底座接触面完全吻合。必须要上活动钳身完全盖住螺母！然后将活动钳身往上轻推。使螺母上的钩顶住活动钳身的半圆球，即活动钳身无法往上提，便钩住了半圆球，缓慢的将虎钳平放，切记虎钳不能出现太大的晃动，以防半圆球会出现脱落或失位。平放好之后，开始用六角扳手旋入长螺钉，旋紧之后，将套筒套上螺杆，查看情况。若活动钳身用手推有松动，应是螺钉未夹紧或是半圆球未放好，螺钉未夹紧只需夹紧螺钉即可，若是半圆球未放好，应拆下活动钳身，重新放好半圆球。正常的情况下，用套筒旋转螺杆时感觉会比较轻松。若还是感觉吃力，则是螺母内的内螺纹孔及螺杆上的螺纹未清理干净，需要重新清理。旋紧长螺钉后，在旋入短螺钉，旋紧。在旋转螺杆，让两钳口板闭合。

最后清理工作台，将工作台上的垃圾清理干净，用抹布抹一次，把工具摆放整齐。将工作台附近清理干净。台虎钳的清理及拆装就完成了
